[AWS EKS] Application LoadBalancer(Ingress) IP주소 고정하기(ALB, NLB 사용)



INTRO

---



EKS 상에서 Ingress 를 생성하면 Loadbalancer controller가 AWS EC2의 Loadbalancer를 자동으로 생성한다.(ALB)

해당 Application Loadbalancer 의 IP를 고정하는 방법에 대해 알아본다.





---



1. 개요

- EKS 환경에서 Ingress를 생성할 때, 아래와 같은 특정 어노테이션을 사용하여 Loadbalancer Controller 를 동작하게 하고,

Loadbalancer Controller는 AWS의 Application Loadbalancer(ALB)를 자동으로 생성하여 클러스터 내부 오브젝트들을 외부로 노출한다.

  annotations:
    kubernetes.io/ingress.class: alb
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip



- 이렇게 생성된 ALB는 고정된 IP주소를 가지지 않는다고 한다.

- 아직 바뀌는 경우는 경험하지 못했으나, 실제 운영 환경에서 바뀔 경우 영향도가 매우 크기때문에 사전에 고정할 필요가 있다.

- 2022년 현재 기준으로 구글링 결과, 기존에는 lambda와 NLB를 생성하여 주기적으로 IP 변경을 체크하고 NLB의 타겟 그룹을 업데이트 하는 방법이 있었으나,

https://nyyang.tistory.com/69

[AWS] NLB, ALB, Lambda를 통한 고정 IP 사용 방법



- lambda를 생성하지 않고 해결할 수 있는 방법이 2021년 9월 경 부터 지원된다고 한다.

https://aws.amazon.com/ko/about-aws/whats-new/2021/09/application-load-balancer-aws-privatelink-static-ip-addresses-network-load-balancer/

Application Load Balancer는 이제 네트워크 로드 밸런서와 직접 통합하여 AWS PrivateLink 및 고정 IP 주소를

- 본 포스팅은 최신 기준으로 IP를 고정하는 방법에 대해 설명한다.



2. (사전 준비) ingress 생성, loadbalancer controller 설치, ALB 생성, Elastic IP 생성(2개)

- 해당 사항에 대해서는 지난 포스팅에서 다루었으므로, 아래 포스팅을 참고한다.

https://rangsub.tistory.com/151

[AWS EKS] AWS EKS 구축하기 -3



- Elastic IP(탄력적 IP)는 EC2 인스턴스들의 고정 IP를 만들 때 주로 사용한다.

- 추가하는 방법은 EC2 -> (네트워크 및 보안) 탄력적IP -> 탄력적 IP 주소 할당 으로 간편하게 생성 가능하다.

3. Target Group 생성

- 2번까지 진행했다면, ALB가 생성되어있을것이다.

- 타겟 그룹에 가보면 생성된 ALB 를 포함하고 있는 HTTP 프로토콜 타입의 타겟 그룹이 자동으로 생성되어있을것이다.



- 해당 타겟 그룹 말고, TCP 프로토콜 타입의 타겟 그룹 하나를 새로 생성한다.

- Create target group -> Application Load Balancer 선택 -> Target Group Name 입력 -> EKS Cluster의 VPC선택 후 Next

- 타겟 그룹으로 등록하고자 하는 로드밸런서를 선택 후 타겟 그룹을 생성한다.

4. Network Loadbalancer 생성

- 다시 로드밸런서 화면으로 진입하여, 로드 밸런서를 생성한다.

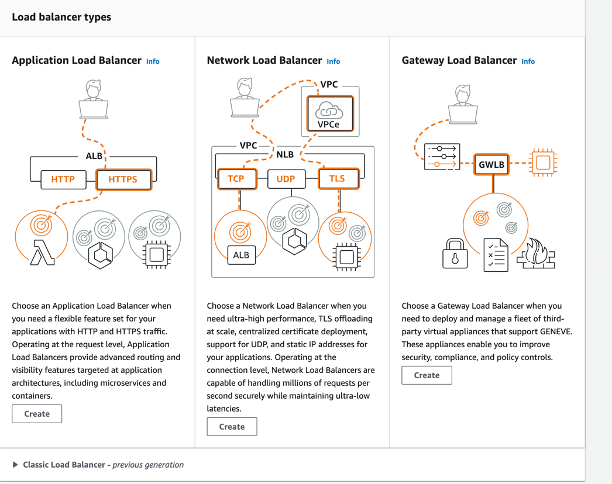

- 생성 시에는 NLB를 선택한다.



- Load Balancer Name 입력 -> Scheme, IP address Type은 본인의 설정에 맞게 선택한다.

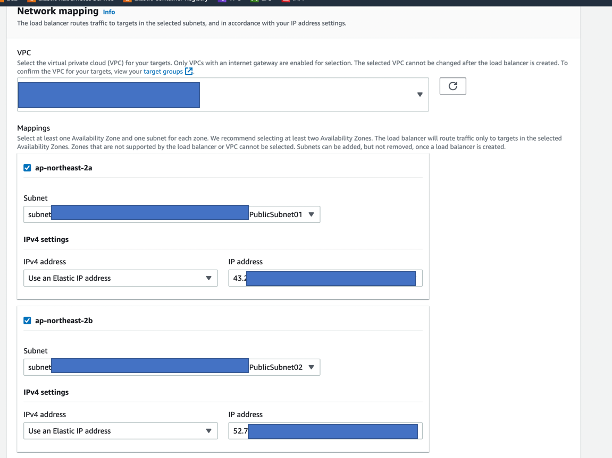

- Network Mapping 에서는 클러스터의 VPC를 선택한다.

- 가용 영역은 AWS EKS 생성 튜토리얼대로 진행했다면, 2개가 있을 것이다.

- 2개의 AZ 에 대하여 Public Subnet을 선택 -> 사전 생성해놓은 탄력적 IP 2개를 할당한다.

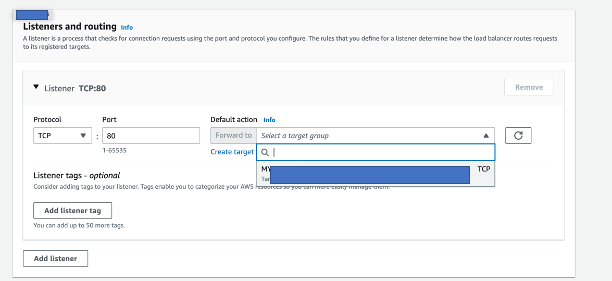

- 이후 아까 생성한 Target Group을 원하는 포트로 등록한다.

- NLB를 생성하고 프로비저닝 되기를 기다린다.

- 활성 상태가 되면, 해당 NLB의 설명 탭에서 할당 된 IP를 확인할 수 있다.







마무리

ALB에 고정 IP를 할당하는 방법에 대해 포스팅했다.

꼭 EKS 환경이 아니더라도, ALB를 사용하는 환경에서는 범용적으로 적용 가능해 보이므로 알아두면 좋을 듯 하다.



참고 :

https://docs.aws.amazon.com/ko_kr/elasticloadbalancing/latest/network/application-load-balancer-target.html

대상으로의 Application Load Balancer - Elastic Load Balancing

https://aws.amazon.com/ko/premiumsupport/knowledge-center/alb-static-ip/

고정 IP 주소에 대해 Network Load Balancer 뒤에 Application Load Balancer 등록
